135-0054-1271

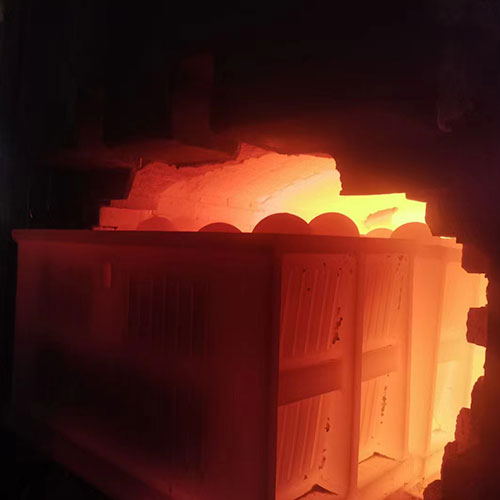

鋼球材質選擇對球磨機能耗的影響是多維度的，其核心在于材質特性與磨礦工藝的匹配度。硬度、密度及耐磨性是關鍵參數，直接影響能量傳遞效率與損耗。
硬度方面，高硬度鋼球雖能減少自身磨損，但存在臨界閾值。當硬度超過合理范圍時，鋼球回彈現象加劇，導致能量在碰撞中轉化為無效振動與熱能，而非用于礦石破碎。例如，某選礦廠將鋼球硬度從HRC55提升至HRC62后，單位能耗增加12%，因回彈損失占比達總能耗的8%。同時，過硬的鋼球易在球間形成滑動摩擦，削弱對礦粒的夾持研磨作用，迫使磨機延長運行時間以彌補效率下降，間接推高電耗。
密度對能耗的影響表現為質量效應。相同體積下，高密度鋼球(如合金鋼)質量更大，在相同轉速下具備更高的動能，可增強對粗粒礦石的沖擊破碎能力。但密度過高會導致磨機啟動扭矩增大，空載能耗上升。實驗數據顯示，采用密度7.8g/cm3的合金鋼球替代密度7.3g/cm3的碳鋼球后，磨機啟動電流增加15%，而處理量僅提升9%，單位產品能耗反而上升6%。
耐磨性則通過影響鋼球消耗速率間接作用于能耗。耐磨性差的鋼球需頻繁補加，不僅增加停機檢修時間，還因新球與舊球尺寸差異導致研磨效率波動。某金礦案例表明，將低鉻鑄鐵球替換為高鉻合金球后，鋼球單耗從1.8kg/t降至1.2kg/t，但因高鉻球成本較高，綜合能耗成本僅下降5%，凸顯材質選擇需平衡耐磨性與經濟性。
在線客服
