国产高清视频色拍_欧美亚洲国产精品久久蜜芽_亚洲精品suv精品一区二区_国产精彩乱子真实视频_久热这里只有精品99国产6_亚洲欧洲av无码电影在线观看

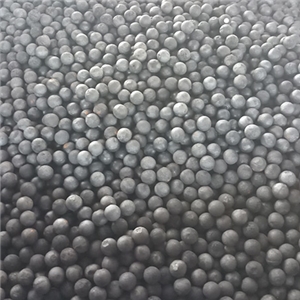

　　殘余奧氏體對高鉻球性能的影響是有爭議的，一種觀點認為，殘余奧氏體通過加工硬化和轉變為馬氏體來提高性能，另一些人則再次認為，同樣的現象會通過剝落影響球的性能。

　　本文研究了高鉻白口鑄鐵(HCWCI)和球墨鑄鐵(CANI)磨球經不同的熱處理后產生不同量的殘余奧氏體，并進行了磨粒磨損試驗，試驗包括高應力磨損、低應力磨損、組合磨損沖擊條件和沖擊試驗。

　　結果表明，由于碳化物的溶解，殘余奧氏體的百分比隨奧氏體化溫度的升高而增加，隨著失穩溫度和殘余奧氏體數量的增加，表面硬度再次降低。

　　高應力磨損試驗前合金的殘余奧氏體含量明顯高于試驗后，殘余奧氏體的減少是由于在高應力磨損試驗過程中從奧氏體轉變為應變誘發馬氏體，1000℃的奧氏體化溫度導致球磨機試驗的質量損失率較低或磨損率較低。
